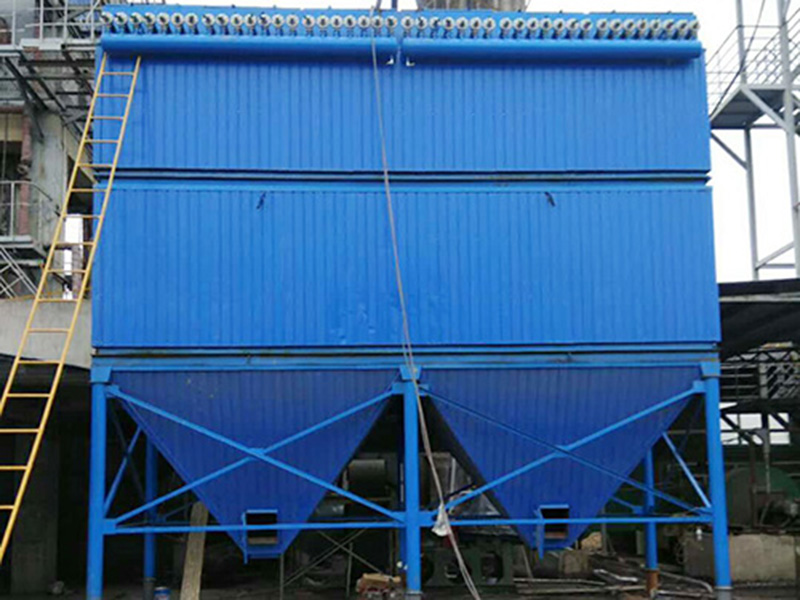

在线清灰布袋除尘器由滤袋组件、导流装置、脉冲喷吹系统、控制系统、离线保护系统箱体等组成。在线清灰布袋除尘器含尘气体由导流管进入各单元室，在导流装置的作用下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流均匀进入各仓室过滤区，过滤后的洁净空气透过滤袋经上箱体、提升阀、排风管排出。随着过滤工况的进行，当滤袋表面积粉尘达到 厚度时，由清灰控制装置(差压或定时、手动控制)按设定程序关闭提升阀，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由卸灰阀排出后，利用输灰系统送出。
在线清灰布袋除尘器构造 点：
1、在线清灰布袋除尘器主要由箱体、灰斗、进风均流管、出口风管、支架、滤袋及喷吹装置、卸灰装置等组成。它采用薄板型提升阀实现离线三状态，清灰技术、工作。
2、在线清灰布袋除尘器的进风均流管和灰斗导流技术解决了一般布袋除尘器常产生的各分室气流不均匀的现象。
3、在线清灰布袋除尘器袋究结构按不同工况有多种结构形式(八角形、圆形等)。 换滤袋简单。
4、在线清灰布袋除尘器滤袋上端采用弹簧胀圈形式，密封好;维修 换布袋笼标准长度为6m，还可根据需要增长1-2m。
